基于射频芯片nRF2401和MSP430单片机的新型腕带式电子标签

　　标签采用单片机的定时器A来定时发送数据，在空闲时系统则处于LPM3省电模式。定时器设置为增模式，累加到TACCR0后归零。

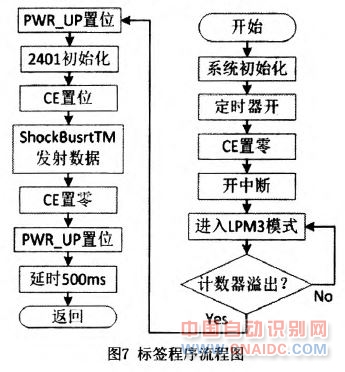

　　标签的程序流程图如图7所示：

图7 标签程序流程图

　　4实验结果

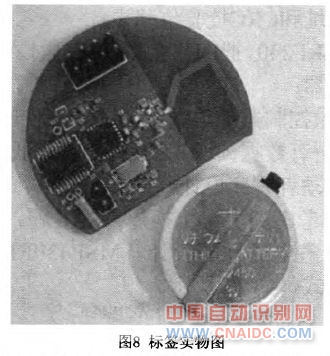

　　本项目设计的腕带式电子标签，为一个直径为4cm的圆，为了减小体积，把多余的一部分切除，十分适合装入模具内，就像手表一样可以佩戴在手腕上;开发成产品后，上面的JTAG仿真口也可以切除，标签的体积也随之更小。实物图如图8所示。

图8 标签实物图

　　经测试，用两个普通的3V纽扣电池，在一直工作的状态下，可以连续使用3个月左右。根据不同的应用场合，可通过程序来控制标签的收发策略，更改标签工作的频率和时间，使得续航时间大大增加。

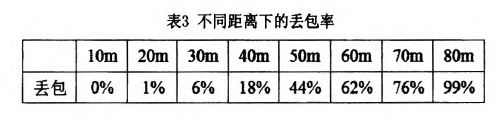

　　用相同的设计方案设计一个基于nRF2041的rfid阅读器，天线选用2.4G的橡胶天线，用于接收标签发出的数据。实测通讯距离可达70m。丢包率如表3所示：

表3 不同距离下的丢包率

　　5结论

　　本文设计的一种基于射频芯片nRF2401和MSP430单片机的新型腕带式电子标签，具有体积小、性能稳定、工作距离远且功耗低等优点。该标签可以广泛用于远程监控、定位识别、自动签到等各种领域，对物联网前端感知系统的研究和发展具有重要的现实意义。
