一种小型UHF RFID读写器天线设计

　　2 天线的仿真和测试结果

　　通过ANSOFT公司的电磁仿真软件HFSS 11.0对该读写器天线进行仿真与优化，天线的回波损耗S11参数仿真结果如图6所示。从图中可以看到天线在900～925 MHz之间回波损耗小于-12 dB，阻抗带宽为8%，满足了UHF rfid系统的要求。

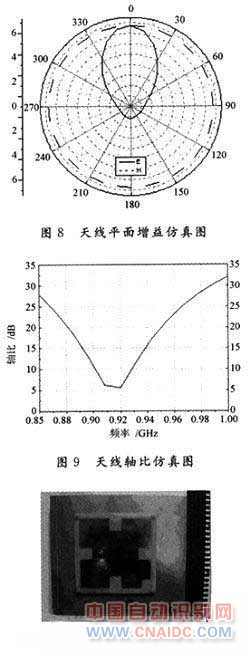

　　天线具有较好的方向性，最大工作增益可以达到6.15 dB，如图7和图8所示。图9所示的轴比参数仿真图表明该天线基本满足了圆极化的要求。

　　图10所示为天线加工实物图，最后利用安捷伦公司的矢量网络分析仪N5230A对该天线进行了测试，测试结果如图11所示。|S11|<-10 dB的工作带宽在905～930 MHz之间。实测结果和仿真结果基本一致，得到预期的结果。

　　3 结语

　　随着UHF RFID技术的发展，小型化、高增益、低成本的天线成为研究的重点。本文提出了一种用于UHFRFID读写器的圆极化微带天线。该天线性能良好，符合RFID系统的工作要求，此外通过以单一的馈电结构以及在贴片和地板之间加上空气层介质，降低了天线的实际制作成本，仿真结果和测试结果吻合较好，验证了设计的正确性。
