UHF RFID模拟基带中的信道选择滤波器设计

　　图5给出了采用FBDDA构造的二阶Chebyshev低通滤波器结构， 图6给出了FBDDA构造的六阶级联Chebyshev低通滤波器结构(C2 和C3、C6 和C7、C10和C11间接参考电平1. 6 V)。

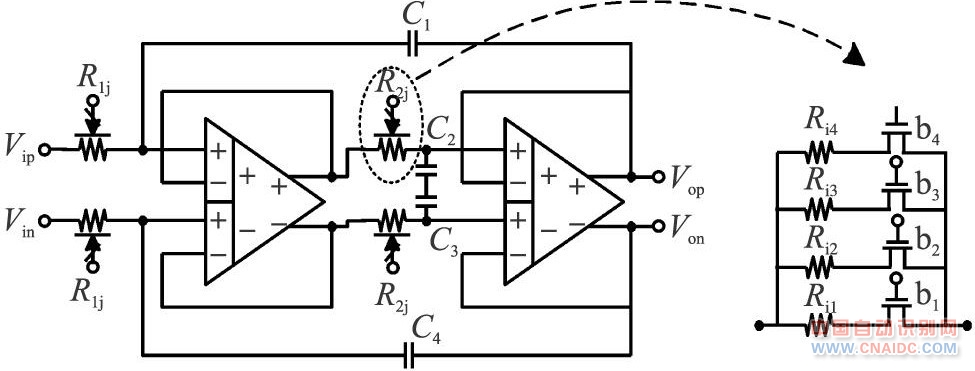

　　图5 全差分二阶低通切比雪夫滤波器。

　　图6 全差分六阶切比雪夫滤波器。

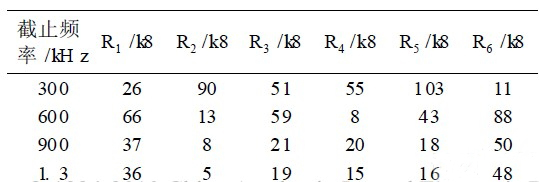

　　为了实现截止频率的切换并防止由电阻电容误差引起的频偏， 使用MOS开关控制接入电路中电阻的大小， 电容为固定的3pf。在电路中通过译码器利用数字信号控制开关的通断， 实现了截止频率在300 kH z~ 1. 3MH z中可调， 表1为经过优化后信道选择滤波器的电阻取值方案。

　　表1 经过优化后电阻取值表

　　2 版图设计与仿真结果

　　本文的六阶Chebyshev低通滤波器采用IBM 0.18 Lm工艺进行设计， 仿真。图7是对滤波器的版图， 面积1 600 Lm @400 Lm。

　　图7 六阶Chebyshev低通滤波器版图

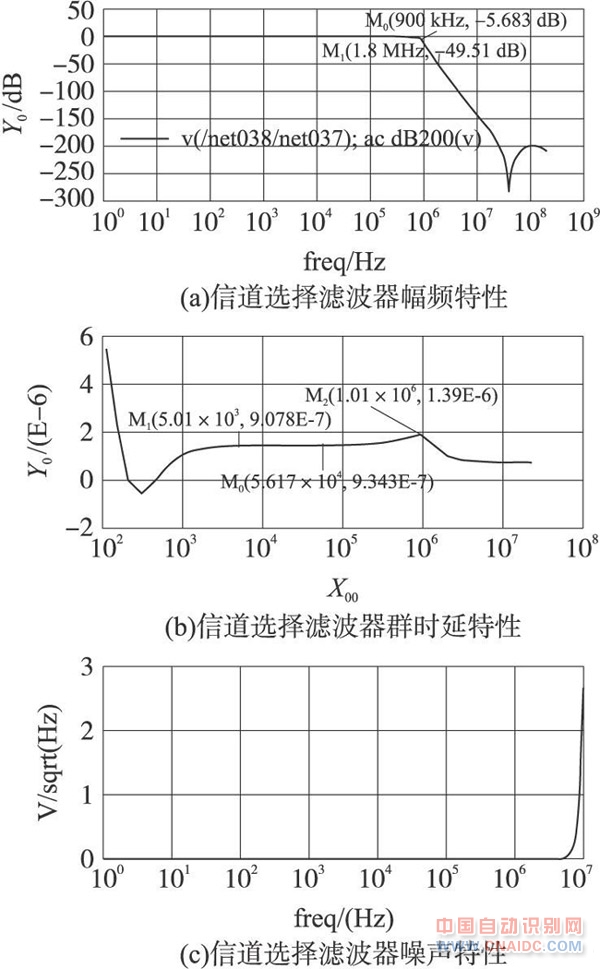

　　图8为截止频率设为900 kH z时滤波器的交流、噪声及群时延特性。从图8( a)中可以看到， 滤波器的- 3 dB带宽在900 kHz左右， 带内增益稳定在0 dB， 在1. 8MH z频率处具有大于49 dB的幅度衰减， 满足信道选择滤波器的设计指标; 从图8 ( b)可以看出， 滤波器在整个通带内的群时延在1 L s左右， 变化量不超过0. 5 L s; 在图8( c)中， 10 kH z频率处的输入噪声电压为44 nV /√ Hz， 1MHz频率处的输入噪声电压为80 nV / √H z， 通带内等效噪声系数为42 dB， 满足了UHF rfid阅读器系统的要求。

　　图8 信道选择滤波器的特性

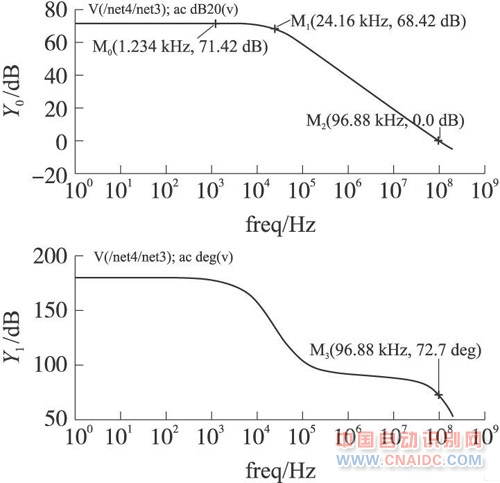

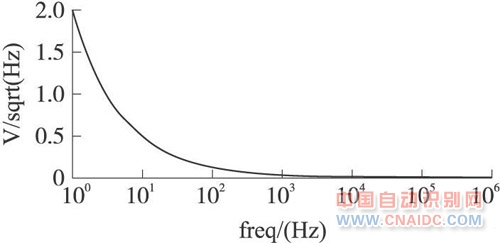

　　图9 是全平衡差动放大器开环情况的幅频、相频特性。从仿真的结果可以看出运放的增益为71 dB， GBW为96MH z， 外接2 pF电容负载时的相位裕度为72. 7b， 可以满足闭环稳定工作的条件， 不会出现振荡的情况。图10 是全平衡差动放大器的噪声特性， 可以计算得到等效噪声系数约为16 dB。

　　图9 FBDDA 开环幅频、相频特性

　　图10 FBDDA噪声特性

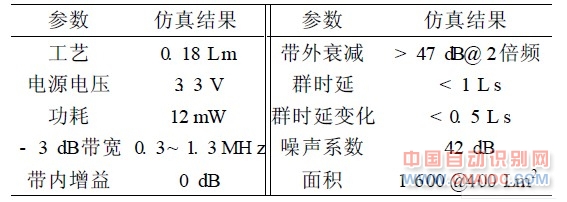

　　表2总结了Chebyshev信道选择低通滤波器在27 e 、TT 条件下相关性能的仿真结果。对其它工艺角及温度的仿真结果也均达到系统的要求。

　　表2 信道选择滤波器的相关性能仿真结果

　　3 结论

　　本文介绍了一种用在UHF RFID模拟基带中的信道选择滤波器， 详细描述了它的工作原理和电路结构， 给出了具体的设计过程， 获得了比较理想的噪声特性和线性度。
