EAN-13商品条码由左侧空白区、起始符、左侧数据符、中间分隔符、右侧数据符、校验符、终止符、右侧空白区及供人识别字符组成。见图1和图2。

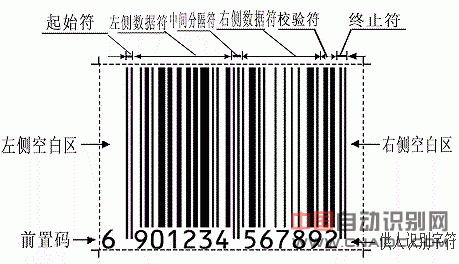

图1 EAN-13 商品条码符号结构

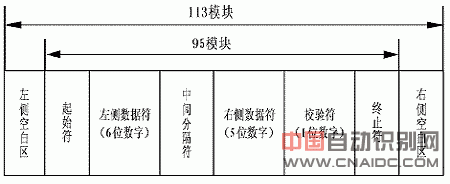

图2 EAN-13 商品条码符号构成示意图
其各个组成部分如下：
左侧空白区
位于条码符号最左侧的与空的反射率相同的区域，其最小宽度为11个模块宽。
起始符
位于条码符号左侧空白区的右侧，表示信息开始的特殊符号，由3个模块组成。
左侧数据符
位于起始符号右侧，中间分隔符左侧的一组条码字符。表示6位数字信息，由42个模块组成。
中间分隔符
位于左侧数据符的右侧，是平分条码字符的特殊符号，由5个模块组成。
右侧数据符
位于中间分隔符右侧，校验符左侧的一组条码字符。表示5位数字信息的一组条码字符，由35个模块组成。
校验符
位于右侧数据符的右侧，表示校验码的条码字符，由7个模块组成。
终止符
位于条码符号校验符的右侧，表示信息结束的特殊符号，由3个模块组成。
右侧空白区
位于条码符号最右侧的与空的反射率相同的区域，其最小宽度为7个模块宽。为保护右侧空白区的宽度，可在条码符号右下角加“>”符号，“>”符号的位置见图3。

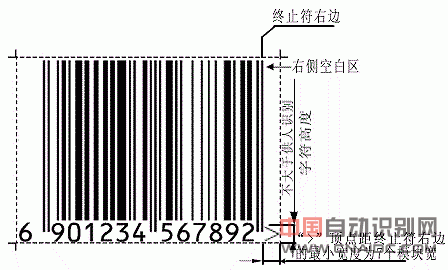

图3 EAN-13 商品条码符号右侧空白区中“>”的位置及尺寸
供人识别字符
位于条码符号的下方，与条码相对应的13位数字。供人识别字符优先选用GB/T 12508中规定的OCR-B字符集；字符顶部和条码字符底部的最小距离为0.5个模块宽。EAN-13商品条码供人识别字符中的前置码印制在条码符号起始符的左侧。
