EAN-8商品条码由左侧空白区、起始符、左侧数据符、中间分隔符、右侧数据符、校验符、终止符、右侧空白区及供人识别字符组成,见图4和图5。
图4 EAN-8 商品条码的符号结构

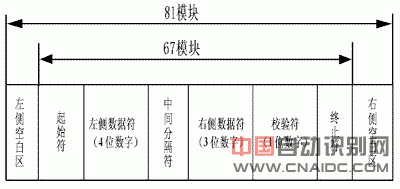

图5 EAN-8 商品条码符号构成示意图
EAN-8 商品条码的起始符、中间分隔符、校验符、终止符的结构同EAN-13商品条码。
EAN-8 商品条码左侧空白区与右侧空白区的最小宽度均为7个模块宽。为保护左右侧空白区的宽度，可在条码符号左下角加“<”符号，在条码符号右下角加“>”符号，“<”和“>”符号的位置见图6。

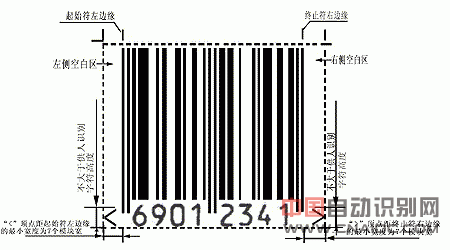

图6 EAN-8 商品条码符号空白区中“<”“>”的位置及尺寸
左侧数据符表示4位信息，由28个模块组成。
右侧数据符表示3位数字信息，由21个模块组成。
供人识别字符是与条码相对应的8位数字，位于条码符号的下方。
