1系统介绍
1.1系统的必要性
随着计算机技术的发展和普及,计算机系统数量与日俱增,其配套的环境设备也日益增多,计算机房已成为各大单位的重要组成部分。机房的环境设备对温度、湿度以及安全性的要求也越来越严格,这是保证计算机系统能够正常运行的基本环境。一旦机房环境设备出现故障,就会影响到计算机系统的运行,对数据传输、存储及系统运行的可靠性构成威胁,如事故严重又不能及时处理,就可能损坏硬件设备,造成严重后果。对于像中国移动需要实时交换数据的单位机房,机房管理更为重要,一旦系统发生故障,造成的经济损失更是不可估量。目前许多机房的管理人员不得不采用24小时专人值班,定时巡查机房环境设备,这样不仅加重了管理人员的负担,而且更多的时候,不能及时排除故障,对事故发生的时间及责任也无科学的管理。
1.2 设计依据
计算机机房集中监控用户要求
计算机站场地技术条件GB2887-89
1.3设计原则
系统选型高起点
技术先进性:选用最专业的厂家产品
系统高可靠性:系统的硬件和软件均采用技术成熟的产品
系统运行管理方便:软件系统中文化,操作方便
技术支持能力强:承建单位技术实力强,服务完善
系统可扩展性能强:模块化结构有利于扩容与扩展
投资少:系统选型具有高性能价格比
建设时间短:在较短的时间内完成系统的安装调试
1.4功能要求
机房环境:机房温湿度
图像监控:对机房现场进行图像间断式监控.与传输。
集中监控:对以上内容通过计算机进行集中监控。
2 机房监控系统组成
1#-5#机房的温湿度的监测和机房及服务器通道间的视频监控。
2.2系统组成
系统由数字温湿度传感器、工控机、显示器、大屏液晶显示仪、组态网络、协议转换模块、串口采集卡、监视器支架、工业电气配电箱、视频录像卡、彩色半球摄像机、操作台、视频分配器、视频插头、视频线、音箱和声卡及屏蔽线等组成。
3 设计方案
本着为用户建立一个安全、实用、先进的机房监控网络的原则,在以下部分我们将结合用户的实际情况,对设计方案加以论述。
3.1监控系统结构
系统分为二层:监控中心以及现场各种监控设备。
监控中心:
监控中心由工控机、显示器、操作台、大屏液晶显示仪、串口采集卡、监视器支架、协议转换模块、视频录像卡、视频插头、视频线、音箱和声卡等组成。监控中心将采集所有的实时数据、视频流和报警内容,并统一对所有事件作出响应。
监控主机与智能设备之间通过RS485/232或网络连接,采用主从方式通过通讯协议相互通讯,取得各设备的实时数据,便于对事件的即时响应。
监控现场:
数字温湿度传感器和彩色半球摄像机。
3.2监控对象及内容
根据用户要求,主要监控内容如下,以下将对各监控子系统分别进行介绍:
3.2.1机房温湿度监控系统
3.2.1.1概述:对于面积较大的机房,由于气流及设备分布的影响,温湿度值会有较大的区别,应根据主机房实际面积及服务器的实际摆放位置,确定加装温湿度传感器的数量,检测机房内的温度、湿度。
温湿度传感器的应用
通过传感器与主监控室的工控机的联动可以实现机房的温湿度同屏的实时显示、超过预定值时,系统将发出报警声音提醒现场管理人员;并且为了将来的拓展需要可以在软件内部预留出无线猫通讯接口,在硬件上预留出无线猫的卡槽,以方便将来需要实现短信报警功能。

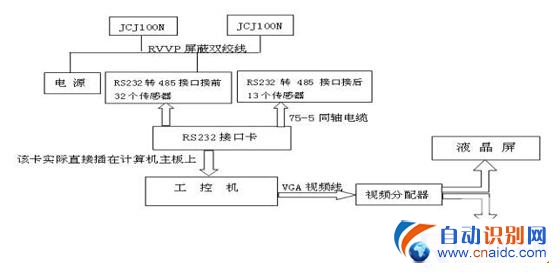

3.2.1.2单个温湿度传感器接线结构图
3.2.1.3温湿度监控系统拓扑图
3.2.1.4 组态软件功能及界面介绍
通过计算机对各个机房进行温湿度信号采集、显示、存储;
*每点温度或湿度超限音箱报警;(可设定包括温度上限,上上限,温度下限,下下限;湿度上限,上上限,湿度下限,湿度下下限等值);
*可显示每点温湿度历史曲线数据;
*可显示每点温湿度的实时记录曲线;
*可显示每点温湿度实时采样数据;(超限报警时,音箱声音报警同时,画面对应数据变色闪烁);
*可显示每点温湿度历史曲线数据;(可设定坐标系内需要显示点的温度或湿度的曲线,可设定每条曲线的颜色、粗细、时间轴长短、起始时间等);
*可生成每点温湿度数据组态报表,亦可自动转存成*.TXT文件包,放到指定共享文件夹中供局域网中其它计算机调用。

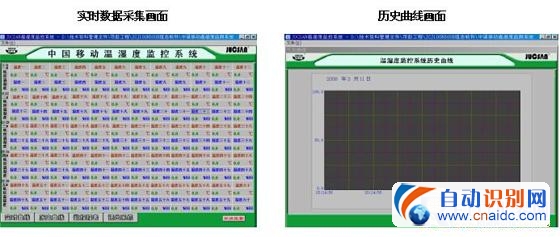

软件界面
3.2.2.5系统功能
通过计算机对各个机房进行视频信号采集、显示、存储;
*实时进行监测,但如果采用混合码情况下,在无人进入静态情况下减少数据存储量,从而减小盘存储空间;
*可同时显示每监控点画面;
*可放大显示每一个监控点画面。
总结:
中国移动通讯业务支持系统部数据中心机房内运行着数百台电脑,以为客户和集团内部提供各类数据服务。
机房内的温湿度环境必须保证计算机系统能够正常运行。一旦机房环境设备出现故障,就会影响到计算机系统的运行,对数据传输、存储及系统运行的可靠性构成威胁。
针对中国移动机房的现场条件,北京九纯健科技发展有限公司为中国移动机房提供以上温湿度环境监控解决方案,对中国移动机房进行一系列监控。
监控对象及内容
数据中心各层机房的温湿度
确保温湿度数据在控制的范围内
超限报警,并采取相应措施进行调控
过程图片:
PS.北京九纯健科技发展有限公司是国内一家生产传感器、变送器、数据采集器、智能仪表等仪器的生产产家,公司成立于2004年5月,在自动化行业已有10年历史,也是一家提供综合监控方案、工业自动化系统集成服务商。
