  一、概述

  油田油井大多都分布在各采油场,油井工作状况的监测和控制,一直是采油场一项重要和困难的内容,一般的油井大多为油井巡视员或维修工定期巡回检查,随着油田现代化管理水平的不断提高,早期的巡视员方式已逐渐被油井无人值守所代替。

  在该系统中,使用我公司无线数传终端产品及相关监控软件(如组太软件),系统无线遥测遥控主机将检测到的单口采油井的状态,通过无线方式传送给监控中心,从而实现各单井状态的集中监控,减少人员投入,缩短油井故障发现和排除时间,极大的提高了生产效率。另外,本系统还非常适合输油管漏油,盗油监测,在多家采油场中使用,取得了较好的经济效益和社会效益。

  二、系统基本构成

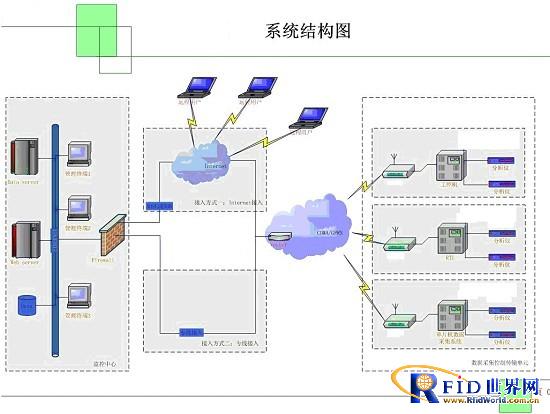

  本系统结构如图所示,系统主要由采油场监控中心和油井无线遥测遥控主机、传感器、电机控保装置等组成。采油场监控中心一般设置在矿部、队部或其它监控调度部门;油井工作状态传感器主要有温度传感器,电压传感器,电机电流传感器,被监控开关断/合传感器,它们将油井的工作状态变换成对应的电压或电流值送至RTU。本系统留有扩展接口,可根据油井实际情况增加。

  RTU由带有A/D,D/A变换器的高性能的单片机,电源管理电路,蓄电池供电电路以及无线数传终端组成。A/D变换将传感器送来的表示油井状态的模拟信号变成数字信号,再由无线数传终端以无线的形式发送到GPRS网络传回监控中心。电源管理电路是用来监测交流电源用,一旦交流电源断电,自动转为畜电池供电。当交流供电正常时,又恢复由交流电源供电并对蓄电池充电,始终保持RTU供电正常。

  监测中心接收到由油井遥控遥测主机的信号后,通过对数字信号放大、解调,恢复成数传信号送中心控制计算机处理计算,实时监测油井工况。当有异常时,中心控制计算机立即向油井遥控遥测主机发出控制命令,控制电机停机待修。

  三、系统主要功能

  1、油井工作状态监测
  a、 抽油机电源电压监测 b、 抽油机电源电流监测
  c、 电机开/关监测 d、 漏油,盗油监测

  2、 油井实时故障报警
  a、 电压过压、欠压报警 b、 电流过流报警
  c、 抽油机停报警 d、 漏油,盗油报警

  3、 监测数据统计和打印 耗电量,故障情况实时电脑显示和统计报表打印。

  4、 扩展功能: 系统留有扩展口,可根据油井情况和客户需求增加。井口温度监测,井口油压监测,井口套压监测。

  四、系统工程设备组成

  1、 传感器组件
  2、 油井无线遥测遥控主机(RTU)
  3、 无线数传终端 (GPRS KJ6520 DTU) 4、 监控中心系统软件(组态软件)
  5、 监控中心计算机

  深圳威莱视科技有限公司以GPRS为信道的油井测控系统,是在超短波系统上发展而来的,从外形上与超短波的相同,从结构上只是将超短波模块换成GPRS模块。这里着重介绍一下GPRS通信解决方案,概括为以下几点:

  1、设备内置工业级双频GPRS模块,自动切换,工作频率为900MHz和1800MHz,支持TCP/IP协议,采用UDP数据传输方式,模块接口电路内置专为GPRS传输设计的GN500-GPRS1.0协议,使传输占用带宽小,占用字节少,以提高传输效率,降低费用。

  2、主站和从站设备均可使用动态IP和固定IP两种工作方式,当组成小规模监测网时,主站和从站均采用动态IP方式,使用公网,可节省费用(不用专门租用DDN等专线);组成大网时,主机可采用固定IP,并用专网,以提高系统的效率,但在条件不具备时仍可使用动态IP和公网,此时效率仅比固定IP低0.2%。

  3、设备采用大功率电源为GPRS模块供电,并采用大型散热片,保证GPRS模块长期连续工作的可靠性,并可选在线后备电池,以保证停电时正常通信。

  4、中心端可用贵公司自行开的监控软件,也可用组态王等常用软件。同理,用CDMA1X作为信道与GPRS相似。
