矿井人员定位考勤系统:煤矿井下人员定位/入井考勤一体化解决方案

2013-12-20   来源:互联网   作者:CNAIDC.COM编录   点击:209
摘要:煤矿井下人员定位管理系统对于提高矿井管理水平、保证企业自动化安全生产有着极其重大的意义 该系统是原人员定位系统的更新升级,它分属考勤和人员定位两大模块,井口验卡仪的安装是在实现人员考勤的同时,也实现了对井下人员的定位管理,从而达到对井下职工的安全高效管理。
关键词: 人员定位 无线监测 考勤

  一、概述

  煤矿井下人员定位管理系统是苏州新慧物联科技有限公司为适应煤矿市场需求,开发生产的集井下人员定位、考勤、硬件设备维护、日常管理等于一体的综合性应用系统。该系统采用国际最新RFID技术,通过对煤矿坑道远距离移动目标进行非接触式信息采集处理,实现对人、车、物在不同状态下的自动识别,及时、准确的将人员及设备的动态情况反映到地面计算机系统,方便管理人员进行合理的调度安排;并对井下人员信息进行收集和整理,通过软件形成各种文件,为管理人员反馈考勤信息;当事故发生时,救援人员也可根据井下人员定位系统所提供的数据、图形,迅速了解有关人员的位置情况,及时采取相应的救援措施,提高应急救援工作的效率,最大限度地减少灾害损失。煤矿井下人员定位管理系统对于提高矿井管理水平、保证企业自动化安全生产有着极其重大的意义。

  二、系统原理

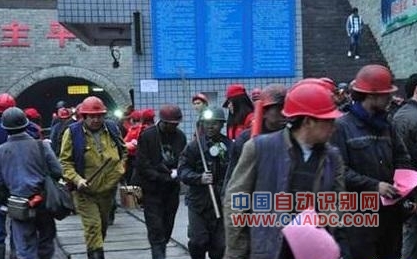

  该系统是原人员定位系统的更新升级,它分属考勤和人员定位两大模块,井口验卡仪的安装是在实现人员考勤的同时,也实现了对井下人员的定位管理,从而达到对井下职工的安全高效管理。入井职工在灯房超市取出矿灯和自救器后,需要用装在矿灯线上的人员定位器先到入井考勤系统前确认,单位和名字等个人信息将很直观地反映在入井电子屏上,职工升井之后需要到升井考勤系统前确认,职工的工作时间等相关信息将出现在升井电子屏上,非常直观明了。

  验卡仪是作为人员考勤记录的重要依据,职工入井人员必须走入井通道刷取验卡仪,确认入井信息准确方可入井,升井人员必须走升井通道刷取验卡仪,确认升井信息准确方可离开,否则视为无考勤。入境人员将矿灯上的人员定位卡靠近验卡仪中间黑色方块区域5厘米左右,验卡仪发出“哔”声并红灯闪烁后,显示屏会显示出刷卡人的信息,确认自己信息无误即验卡成功。该系统的投入使用为该矿的安全生产提供了科技保障。

  三、系统构成

  煤矿井下人员定位管理系统分为井上部分、井下部分和传输部分:

  井上部分 l 地面中心站(主/备用)

  l RS232/RS485转换器

  l 一般兼矿用本质安全RS485传输接口

  l 电源防雷栅

  l 信号防雷栅

  l 唯一性检测管理台

  井下部分 l XH-FA矿用本质安全型数据监测分站

  l XH-FB矿用本质安全型无线监测分站

  l XH-K矿用本质安全型识别卡

  l XH-Z矿用本质安全型RS485中继器

  l 隔爆兼本安型不间断电源

  l 矿用电缆

  传输部分 l 可根据用户实际网络状况选择传输方式和传输设备

煤矿井下人员定位/入井考勤一体化解决方案

  四、系统特点

  卓越的性能

  ü 高度的识别可靠性,100%的前端识别率

  ü 识别距离远(10-50米)

  ü 极高的防冲突性(每个检测点可最多同时识别200个人员)

  ü 高度的识别稳定性(误码率小于十万分之一),真正达到无误码、无漏卡

  ü 快速的识别速度(最快可达到200公里/小时的识别速度)

  应用范围广

  配合煤矿现有网络状况,可提供基于光纤、以太网、通信电缆等多种井上-井下传输方式,适应性强,避免了由于传输方式单一造成的实施难度。

煤矿井下人员定位/入井考勤一体化解决方案

  安全性、稳定性高

  ü 具有本质安全型的防爆、防尘、防水性能

  ü 高抗干扰性,对井下干扰源、周界环境无特殊要求,环境适应性强

  ü 内部电路高度集成化,器件故障率最小化,运行可靠

  ü 采用有源识别卡,无电磁污染,免维护,使用安全

  操作简单方便

  ü 直接导入矿区CAD原图,操作简单,无需重新绘制矿区图;保证显示的图形与客户的原图比例一致

  ü 软件全中文菜单,具有良好的操作界面

  ü 无线监测分站一体化结构设计,无需外接天线或地感线圈,安装方便快捷

  ü 识别卡内置电池,超低功耗,无须外接矿灯电源,无须充电

  丰富的查询和报表功能

  ü 查询和报表输出、打印功能简单易操作

  ü 可对全矿个人、部门以及干部的考勤信息进行查询

  ü 可对人员运动轨迹进行查询

  ü 可按要求输出各种信息报表(如:下井时间报表、个人出勤日报表、个人出勤月报表、部门出勤月报表等)

  五、系统技术指标

  系统容量 一个地面中心站可连接数据监测分站256个,无线监测分站1024个

  系统巡检周期 ≤30s

  数据传输方式 RS485总线主从方式、双向、半双工

  传输速率 RS485总线2400bps

  传输芯线 2芯

  ① 在井下需要进行人员跟踪的区域和巷道中,安装KJ279-FA矿用本质安全型数据监测分站(以下简称KJ279-FA)。KJ279-FA通过RS485数据总线与地面中心站保持通信,接头处使用矿用本安三通接线盒,由外置隔爆兼本安型不间断电源供电。本文转自中国自动识别网www.cnaidc.com 请保留 。

  ② KJ279-FB矿用本质安全型无线监测分站(以下简称KJ279-FB)通过RS485总线与归属的KJ279-FA连接,电源由KJ279-FA提供或本地供电。

  ③ 下井人员配戴KJ279-K矿用本质安全型识别卡(以下简称KJ279-K)。工作人员下井时,配戴的KJ279-K不断发出2.4G无线电信号,该无线信号是有编码的,每个识别卡的编码是唯一的。

  ④ KJ279-FB无线监测分站接收到有效测量范围内KJ279-K发送的信号,并通过RS485接口向数据监测分站发送,再由数据监测分站送至地面中心站记录和显示。

  ⑤ 地面中心站根据安装的矿井考勤定位管理软件判断出KJ279-K的具体信息(如:是谁,在哪个位置,具体时间),同时可将信息显示在控制中心的大屏幕或电脑显示屏上,并做好备份。

  六、系统功能

  人员定位、跟踪功能

  煤矿井下人员定位/入井考勤管理系统能跟踪井下人员和机车的动态分布情况、数量以及其所在的位置,同时具有选择跟踪、实时跟踪、位置查询和个人定位等功能。

  ü 选择跟踪:选择各井下特定人员或机车跟踪其在矿井的运行情况

  ü 实时跟踪:实时显示各井下人员或机车现在的位置状态及其来源地。能够清楚地反映井下人员及机车活动情况

  ü 位置跟踪:选定矿井工作面,可以显示此段区域内的井下人员或机车分布情况

  ü 个人定位:显示特定人员的运动轨迹,并可显示其历史运动方向

  考勤统计功能

  苏州新慧物联科技有限公司根据考勤管理的普遍性,推出了标准版指纹考勤系统,以适应大众化的需求;同时也根据不同单位的特殊要求,推出了石开专业版指纹考勤系统(分单机版、网络版)。根据不同用户单位的具体情况,我公司都提供了相应的考勤系统解决方案,使用户单位既能准确快速完成考勤工作,又能达到节省投资的目的。

  指纹考勤功能:

  1、无需携带任何考勤卡,只要轻轻一按手指即可完成签到;

  2、可以配合小键盘、触摸屏,加快员工的签到速度;

  3、可以管理复杂的各种上下班时间;

  4、智能化处理算法,无需每月排班,无需频繁调班;

  5、可同时处理多个班次考勤;班次设置灵活多样,只需拖动鼠标,各种考勤排班即可设置妥当;

  6、不需额外设备,无须系统维护费用,节约配发、补发考勤卡成本;

  7、方便、快捷的查询员工的出勤记录及修改历史、考勤例外及在岗情况,使管理人员能及时了解员工出勤状态,便天安排工作;

  8、建立员工个人信息档案,便于企业进行人事管理;根据管理的需要输出多种报表;

  9、适应各种规模的单位、企业和公司的人力资源管理的需要。

  关于新慧物联

  新慧物联是一家技术领先的物联网产品与整体解决方案提供商。我们致力于无线传感网传输技术、RTLS实时定位技术、无线传感监测技术及RFID行业应用,围绕客户的需求持续创新,改善用户体验,与合作伙伴开放合作,提供智慧、便捷的物联网创新技术产品,为客户创造最大价值。
