二、RS10私有云架构的设计和实现

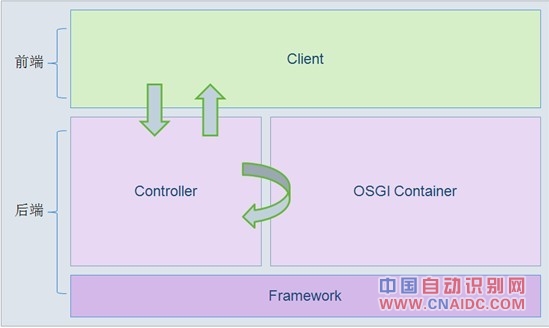

RS10设计后端云服务架构如图所示。客户端发送请求到后端服务器，后端服务器中的请求控制器根据请求的类型（调用业务服务或打开功能页面）进行相应处理，如果是调用业务逻辑，则将处理交给OSGI容器处理，并将处理结果返回给客户端。
后端云服务架构图
Controller (控制器)的主要功能如下：
1) 划分业务子系统。RS10系统是一个庞大的业务系统集合，其可划分为多个业务子系统，将不同的子系统部署在不同的服务器上，实现私有云平台和分布式的部署，Controller根据URL将业务子系统区分以及读取分布式数据库的数据。
2) 路由请求类型。从客户端发送的WEB有两种：一种是调用后台业务服务的，一种是打开特定功能页面的。控制器根据请求类型的不同将请求转交给指定的服务处理。
3) 注册后端业务服务。后台的各种业务服务都注册在Controller上，由控制器根据请求类型来调用特定的服务完成业务操作。
OSGI Container (OSGI容器)的主要功能如下：
1) 管理后端业务服务。所有的后端服务都将运行于OSGI容器中，包括支持层的基本内置服务和应用层的各子系统业务服务。管理后端业务服务包括：服务的启动、关闭、更新、卸载等，实现后台业务服务的生命周期管理。
2) 管理各服务之间的依赖关系。包括服务的创建以及服务在组件之间的引用、销毁等。避免服务之间的直接依赖，降低服务之间的耦合度。
3) 提供模块化、组件化的业务服务。业务服务都包含在特定的业务子系统模块中，以通用jar包的形式运行于OSGI容器。
Framework(框架)的主要功能如下：
1) 通过Controller控制器划分业务子系统，规范各业务功能模块的URL设计,对部署在不同服务器上的子系统根据业务请求进行处理，对计算资源和并发访问进行资源平衡，对私有云平台进行管理和操作，是私有云架构的核心实现部分。
2） 实现OSGI容器的管理，包括OSGI容器的部署、启动、关闭等。
3) 实现Controller控制器和OSGI容器的通信。
4) 实现按照配置自动将支持层各内置服务和业务子系统的持续构建，即根据配置实现产品的持续集成。
