RFID在无线电基站设备管理中的应用

近年来，随着无线通信事业迅猛发展，无线电发射设备数量快速增加，无线电设备检测以及台站管理、台站核查等的工作任务也日益加重。为了使无线电管理工作更加规范和高效，宁波市无线电管理处引入rfid技术构建了“无线电基站设备管理系统”，并用于2006年移动蜂窝基站检测工作。

1 系统特点和功能

“无线电基站设备管理系统”的硬件部分，包括计算机、手持式读卡机和RFID电子标签，软件部分由基于unix平台的自由开发工具和嵌入式数据库进行开发，最终编译生成可以在 windows平台上运行的工具集。本系统可以采用网络结构和单机野外独立操作两种方式：当设备在实验室进行检测时，采用服务器/客户端的网络结构，数据可以直接从客户端传送到服务器上进行计算或保存；当在对基站等现场测试时，采用笔记本电脑单机模式，可以进行现场测试和电子标签的数据录入工作。

本系统可以对基站信息、设备信息和检测数据进行有效管理，通过手持式读卡机把相关数据传输到RFID电子标签上，可实现一个基站的多台设备拥有统一标志的RFID电子标签，便于开展台站核查和发射技术指标核对工作。

2 系统设计

根据所实现的功能分析，本系统共有五个模块：基站管理、设备管理、数据管理、查看和帮助等功能模块，如图1所示。每一个模块具有各自的子模块及独立的功能和界面。

图1 系统的功能模块

＊基站管理模块：能实现对基站信息的新建、编辑、删除、查找等功能；

＊设备管理模块：能实现对设备信息的新建、编辑、删除、查找和制卡等功能；

＊数据管理模块：能实现对录入的数据进行数据库同步、下载到手持机、手持机上传和参数设置等功能。

3 数据库设计

本系统涉及的实体共有一个数据库，数据库又分设五个数据表，列举如下：

＊基站信息表：包含设台单位、基站地址、经度、纬度、海拔高度等信息。

＊设备信息表：包含制造商、设备型号、出厂编号、台站地址、执照编号、测试日期等信息。

＊天线信息表：包含天线型号、天线增益、驻波比等信息。

＊检测项目信息表：包含检测项目、单位等信息。

＊技术参数信息表：包含检测项目、技术指标、实测值等信息。

4 手持机模块设计

手持机模块包括手持机和RFID电子标签两部分。手持机可以选用有线或无线的方式与电脑连接；RFID电子标签的容量可以从2k到8k或者更高，可按实际需要选配。本系统结合投资成本和实际需要选择了有线连接的手持机和2k容量的RFID电子标签卡。手持机可以实现设备管理、系统设置、输入测试、射频卡测试等功能。

5 系统试用测试

（1）连接数据库

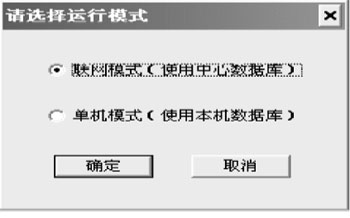

系统软件通过后台的SQL语句与数据库连接。点击系统运行程序，出现连接界面（如图2所示），可以通过选择联网模式或单机模式进行连接。


图2 连接选择界面

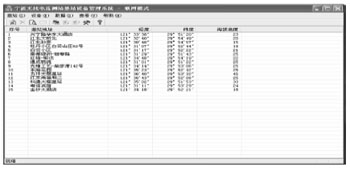

图3 系统运行主界面

（2）系统主界面

成功登录系统之后，将看到系统运行主界面（如图3所示）。

（3）系统试用测试

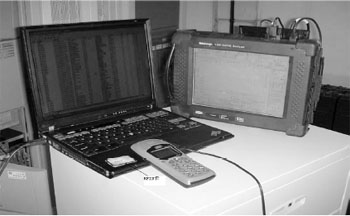

在2006年，宁波市无线电管理处利用该系统分别对浙江移动宁波分公司的GSM网络、中国联通宁波分公司的CDMA网络和GSM网络按3%比例进行了抽检，对62个基站115台设备进行现场检测和数据输入。基站的现场测试及RFID写卡过程如图4所示。

系统测试考察了数据表录入、查询和手持机连接等几项功能。各个界面的数据输入、输出、手持机下载和上传及RFID电子标签的制卡、读卡都正常。



图4 基站测试和RFID写卡现场

6 结束语

本系统为宁波市无线电管理处与群光公司合作开发的应用软件，是采用RFID技术的一次成功尝试。该系统界面友好、操作方便、实用性强。功能更加强大的PDA触摸式手持机和逐步改进的RFID技术，将给用户增加了选择空间和便捷的野外操作体验。随着应用的更加深入，“无线电基站设备管理系统”可以进行技术升级和功能拓展，将在日常设备检测、台站管理及资产管理等方面发挥更大作用
