一、系统简介
本系统采用的RFID技术与车辆道闸管理系统相结合，提供独立、不间断的数据采集系统，实现对车辆通行的自动验放管理的要求。RFID闸口车辆管理系统是将车辆信息写入置于车内或挡风玻璃上的电子标签。当附加了电子标签的车辆通过读写器控制的车道时，读写器自动以非接触、远距离读取方式获得通过车辆的信息，据此对通过车辆作出自动登记、是否放行、以及收费等处理。
1.1 系统组成
RFID闸口车辆管理系统是智能管理系统涉及发卡、数据采集、信息处理，道闸系统等部分。
发卡：
RFID闸口车辆管理系统是将车辆的关键数据包括车自身以及所属信息通过发卡装置写入电子标签卡，写入完成后，将卡固定在车身或粘贴于车窗玻璃上。
数据采集：
RFID闸口车辆管理系统是车辆通过时，数据采集系统包括RFID读写器对射频卡内数据进行的采集以及车牌视频识别系统对车牌信息的采集。
信息处理：
计算机对采集回来的数据进行分析，处理。其中包括把新的数据和数库中的原始数据进行比对。最后以此给出相应的指令。
道闸系统：
RFID闸口车辆管理系统是由金属挡车器、通道控制器、车辆检测器、中央处理器、地感线圈等一套硬件设备组成。最终实现车辆的禁止与放行。
整体系统配置图
二、方案介绍
RFID闸口车辆管理系统是使用射频RFID识别系统和视频车牌识别系统2个系统同时检测车辆的合法身份。最终实现合法身份的车辆不用停车无障碍进入单位和经门卫判断控制出车的目的。
工作流程：

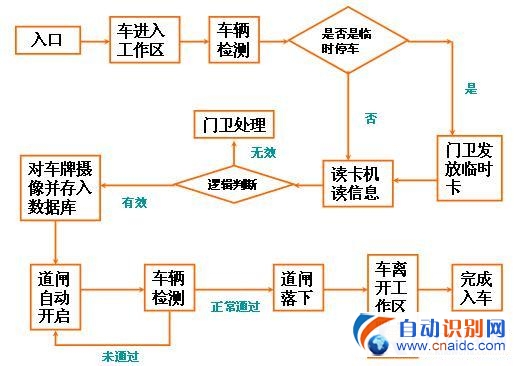

2.1 车辆入口部分流程
2.2 固定卡车辆
RFID闸口车辆管理系统是由固定卡车辆进入入口车道时RFID读写设备天线覆盖区域时，RFID读写器读到装在车上的电子标签的相关信息，并将数据上传至计算机。当数据核对有效无误后，自动道闸升起栏杆，同时自动启动入口摄像机，摄录一幅该车辆图像，并依据相应卡号，存入大门管理处的计算机硬盘中。车辆可不停车的进入;若采集的电子标签数据不能和数据库中的原始数据匹配，则挡车杆不会抬起，需要门卫来检查来车是否有什么问题。

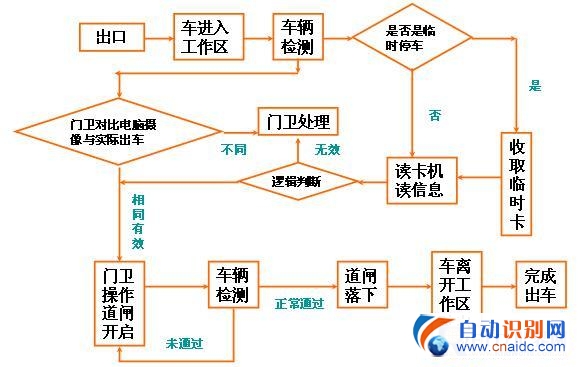

车辆出口部分流程：
2.3 固定卡车辆
固定卡车辆准备驶出RFID设备出口天线覆盖区域内时，RFID读写器读到该卡的相关信息，数据上传至中央计算机核对。比较该车在数据库中的照片和实际出车，系统对车辆的检测都没问题后。控制升起挡车杆，车辆驶出;若其中有RFID采集数据不能和数据库中的原始数据匹配或者数据库中照片与实际出车不符时，需要门卫来检查出车是否有什么问题。
