江苏探感有源433MHz RFID体能训练管理系统

2014-11-18   来源:江苏探感物联科技有限公司   作者:CNAIDC收录   点击:30
摘要:采用最健康环保的有源电子标签:电子标签平常处于待机状态,不对外产生电磁辐射,仅当进入激发区时才发射信号,具有超低功耗、无辐射伤害、使用安全可靠的特点

  一、方案背景

  体能的训练以及考核达标是人体体能考核的共同基本要求,同时也是保障健康体魄及工作正常的重要前提。长跑作为体能训练的一项重要训练项目,对提高身体素质有着十分重要的意义。 但长期以来,多人训练的组训难与多人考核的繁琐一直是个难以解决而又长期存在的问题。江苏探感采用最新的RFID双频技术设计方案,设备造价低廉,安装简单方便,可实现精确的长跑训练考核、计时、计圈、计数等管理。

  二、方案特点和优势

  1、采用最健康环保的有源电子标签:电子标签平常处于待机状态,不对外产生电磁辐射,仅当进入激发区时才发射信号,具有超低功耗、无辐射伤害、使用安全可靠的特点

  2、电子标签具有长达5年以上的超长使用寿命

  3、可靠准确的定位识别:由于125KHz的激发边界误差为30CM,激发距离为1至5米可调,所以,本方案激发距离设定为3米,系统定位精度可达3米,相当于长跑成绩的误差在0.3秒以内,有效识别率可达100%

  4、鉴于125KHz极强的绕射性能及433MHz有源RFID技术穿透性强、绕射性强、传输距离远、适合于各种复杂环境等特点,电子标签可佩戴于身体的任意位置,作为信号接收端的激发器也只需放置在附近合适位置并连接电脑即可

  三、方案原理

  系统由“监控计算机”、“125KHz 激发器”、“125KHz天线”和“125KHz+433MHz 双频RFID电子标签(以下简称电子标签)”组成。

  为每位参加跑步的人员配发电子标签,实现一人一卡。在跑道起跑处铺设一块地毯,地毯内安装有2至4根激发天线,激发天线通过电线与激发器连接。这样,即在地毯两侧3米位置内形成一条宽度为6米的125KHz信号激发带,当携带有电子标签的人员进入125KHz激发带时,电子标签被唤醒并对外发送433MHz无线射频信号,“RFID激发器”获取电子标签信号并将信息传送给监控计算机,监控计算机记录各个电子标签信号的读取时间及进入125KHz激发带的次数即可自动计算跑步圈数和成绩;

  此外,需要时还可在跑道途经点设置多处激发带,避免不按规定路径训练的情况,同时记录经过途径点的时间。

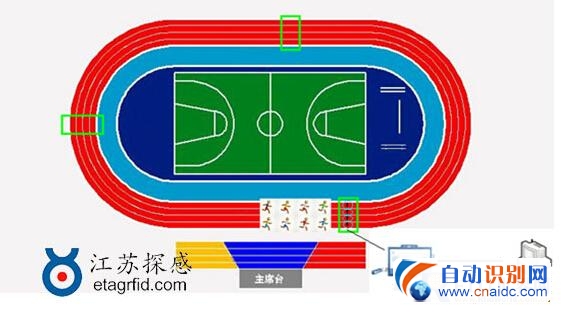

  四、方案示意图

江苏探感有源433MHz RFID体能训练管理系统

  五、硬件产品介绍

  1. ETAG-R73 433MHz(125KHz)有源RFID激励阅读器

江苏探感有源433MHz RFID体能训练管理系统

125KHz部分:
外型尺寸: 120mm×93mm×23mm
工作频段: 125KHz
调制方式: OOK
编码: 曼彻斯特
输出功率: <5W
激发距离: <5m(可通过内部电位器调节距离,范围为1-5m
激发精度: ±30cm
源: 12V/2A
工作温度: -20~+70
封装材料 :
125KHz天线安装方式: 外置
125KHz天线: 最多可接4根天线
125KHz天线外型尺寸: 145mm×26mm×12 mm
433MHz部分:
工作频段: 387 MHz 464MHz
识读距离: 最远150米(空气中,无遮挡环境)
防碰撞处理: 200个标签同时读取
识别速度: 150 个标签/
通讯检错: CRC16循环冗余校验
接收灵敏度: -94dBm
抗电磁干扰: 10V/m 0.11GHz AM
工作温度: -20 +70
通讯接口: RJ 45
线: 全向识别,标准/4橡胶鞭状天线

  2. ETAG-T75 有源433MHz(125kHz)双频RFID激励标签

江苏探感有源433MHz RFID体能训练管理系统

433MHz部分:
外型尺寸: 86×54×5.5mm
工作频段: 433MHz
识读距离: 最远150米(空气中,无遮挡环境)
期望电池寿命: >5 年(电池寿命与实际使用场合的被激发次数有关)
掉电保存期: 10年以上
ID号码: 32 bit
调制方式: 2-FSK
空中传输波特率: 250kbps
抗电磁干扰: 10V/m 0.11GHz AM
封装材料: ABS
防护等级: IP65
工作温度: -20 +60
125KHz部分:
工作频率: 125KHz
调制方式: OOK
解码: 曼彻斯特
激发距离: <5m
