应用背景
随着网络经济时代的到来，基于TCP/IP协议的IP网的应用得到广泛普及，利用网络资源可以实现设备的网络接入，设备联网监控已经成为工业自动化的发展趋势。
恒颐多串口协议转换方案可以实现将工业现场的传统串口设备接入IP网络，实现多个不同协议的串口设备与以太网进行双向数据交换。
恒颐成功案例
远程分散式设备控制
电力、电信、自动化设备通讯管理
安防、消防智能报警系统
系统架构

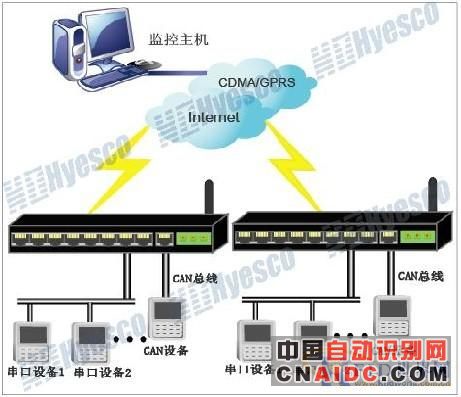

应用恒颐多串口通讯协议转换方案，只需通过简单的设计即可实现从RS232/485/422、CAN到TCP/IP通讯协议的转变，实现对工业现场设备的远程监测和管理。在PC主机端，可以通过WEB浏览器方式访问串口服务器上的多个串口设备，系统架构如图所示：
系统硬件设计

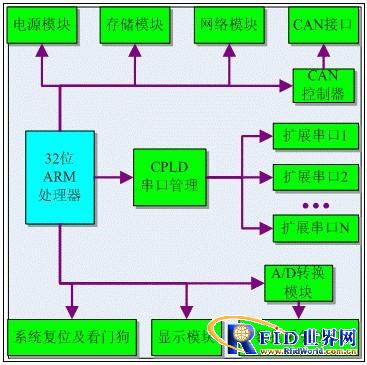

恒颐多串口通讯方案是一款应用于不同协议设备互联通讯的工业通讯协议转换解决方案。方案采用AT91RM9200作为主处理器；多串口扩展以16c554芯片实现，并由一片cpld(altera的epm7064)实现高效多串口中断源管理，利用中断源来管理多个扩展串口；数据采集模块以ADS7842实现，并由DG506芯片实现对数据采集通道的选择；CAN通讯模块由CAN控制器SJA1000实现。系统方框图：
系统软件设计
1） 多种协议支持：可以将具有RS232、RS485、RS422、CAN等通信协议的接口设备直接连接到串口协议转换设备。
2） 远程参数设置

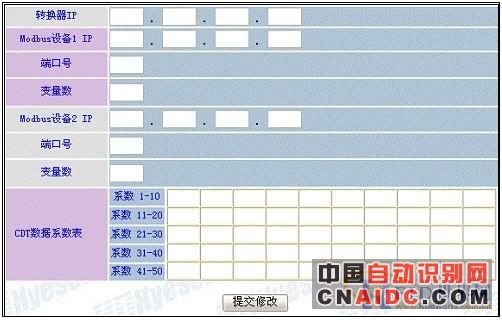

多串口协议转换设备上运行的系统实现了嵌入式WEB_Server的功能，连接网络和协议转换设备，通过IE浏览器登录，可以对其工作参数进行设置，如图所示：
方案优势
多串口通讯方案实现了串口设备的联网和集中管理。该方案把工业现场现有的RS232、RS485等设备的串口数据转换为TCP/IP数据，通过IP网络进行数据的存取和管理。采用恒颐多串口通讯方案，无需更换现有串口设备，也无需投入大量的人力、物力，即可实现工业现场的实时数据采集、生产监控、网络自动化管理。
