PCF7936是一款可编程加密的TRANSPONDER(异频雷达收发机)，采用相互鉴别技术。相互鉴别技术非常适合于在基站和TRANSPONDER之间进行非接触式身份确认和存储器访问。
TRANSPONDER完全符合现代机动车辆止动器装置的安全及性能要求。它具有极好的灵敏度(远距离)和很短的鉴别时间，保证使用方便以及卓越的系统性能。
PCF7936有256位非易失性存储器，其中128位保留作为用户数据存储器。拥护数据和配置数据通过加密方式交换。存储器访问标志支持数据的读写保护。PCF7936采用快速相互鉴别算法，使用随机数字、密钥和口令，另外PCF7936还提供了出厂时已经固化了的32位单位身份识别码。
PCF7936还提供了两种只读模式，向下兼容一般只读系统。PCF7936的电源和系统时钟由基站电磁元件产生的电磁场提供。由于具有很低的功耗，PCF7936在读/写模式下具有很好的灵敏度。
特性
PCF7936可编程加密；
64/32位相互鉴别码；
32位单位身份识别码；
48位安全密钥；
快速识别，39ms；
128位非易失性用户存储器(EEPROM)；
EEPROM直接访问和密码访问；
EEPROM读写保护；
只读模式向下兼容；
读/写模式下具有良好的灵敏度，35uT；
EEPROM数据可以保留20年；
无引脚塑料封装。

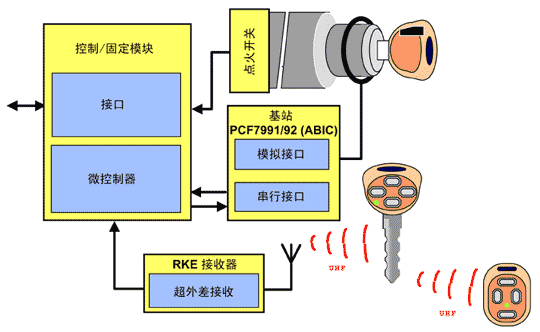

原理图
PCF7991解码器
PCF7991是一颗高集成度、功能强大的高级基站IC(ABIC)，非常适于机动车辆止动装置，它集成了所有必需的功能方便读写TRANSPONDER。PCF7991采用单元AM/PM调制/解调技术，和简单的包络探测相比加大了系统的操作范围。
和PHILIPS TRANPONDER家族有最好的操作特性外，PC7991和其他采用ACK调制的TRANSPONDER一块使用。ASK调制和接收特性有很好的系统适应性。载波频率可以通过片上振荡器或外部时钟源得到。由于可以对片内时钟分频电路编程，因此可以采用较宽的时钟频率范围。
天线失败检测特性使PCF7991具有系统诊断功能。通过微控制器的串行接口，可以控制PCF7991和TRANSPONDER之间的通讯。采用CMOS技术，此芯片具有低功耗操作模式，并提供空闲和掉电模式。
特性
采用高效的AM/PM技术，扩大了系统的操作范围；
适合于智能天线和主动天线结构；
天线驱动能力很强，高达200mAp；
天线输出电阻很小，为3.5Ω；
很高的接收灵敏度，2mVpp；
大的动态接收范围；
可编程时钟分频，调制、接收增益和滤波特性；
快速“读-写”接收设置特性；
片上接收电磁干扰滤波；
天线失败模式检测；
外围元件很少；
操作电压范围：4.5～5.5V；
掉电模式：7μ@5.5V；
14脚SO封装。
