基于RFID和ZigBee技术的局域定位系统

2013-12-30   来源:互联网   作者:CNAIDC.COM编录   点击:64

  2 定位系统的硬件设计

  2.1 网关

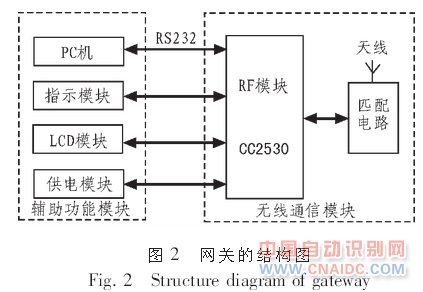

  网关的设计包括2个部分,即无线通信模块和辅助功能模块。其中无线通信模块是这个网关的核心部分,负责跟基站、电子标签以及参考节点等之间进行通信。辅助功能模块是完成定位串口通信、状态指示、LCD的显示、供电等辅助功能。网关的结构框图如图2所示。

网关的结构框图

  2.2 基站

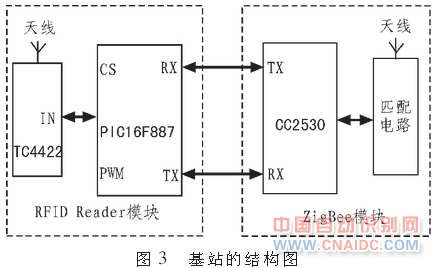

  基站的设计包括2个部分,rfid Reader模块和ZigBee模块。其中RFID Reader模块主要是由PIC16F887的微控制器和匹配电路组成。RFID Reader模块和ZigBee模块两者之间通过RX/TX进行数据传输。基站的结构框图如图3所示。

基站的结构框图

  上位机发送命令,网关将激励器ID等信息无线发送给基站中的ZigBee模块,ZigBee模块通过RX/TX将激励器ID等信息发送给微控制芯片PIC16F887处理,微控制芯片通过输出PWM信号,产生频率125 kHz的载波,并将激励器ID等信息以OOK调制方式调制在125 kHz载波上形成激励信号,其中的数据编码是通过曼彻斯特编码,然后经过驱动器TC4422的功率放大作用,通过天线不断的向外发送125 kHz的激励信号。当有RFID Tag模块接近该区域时即被唤醒,微拧制器通过控制片选信号CS,将数据通过曼彻斯特码的形式发送给RFID Tag模块。ZigBee模块既可以与RFID Reader进行数据传输,还可以作为参考节点,将自己的坐标信息和RSSI值发送给电子标签中的盲节点。本文出处中国自动识别网www.cnaidc.com 转载请保留。

  2.3 电子标签

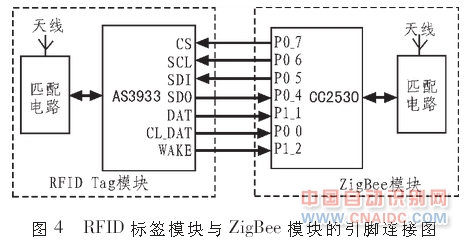

  电子标签的设计包括RFID Tag模块和zigBee模块。其中RFID Tag模块主要是由AS3933前端模拟芯片和匹配电路组成,ZigBee模块是由射频芯片CC2530和匹配电路组成。它们之间通过SPI接口进行数据传输。CC2530通过SPI接口配置AS3933,详细的引脚连接如图4所示。

引脚连接如图

  RFID Tag模块接收基站发送过来的125 k的激励信号,再通过AS3933芯片对激励信号解调,并对曼彻斯特码进行解码后,通过配置SPI总线的相关寄存器,当WAKE的电平为“1”时,说明有数据到来,ZigBee模块中的CC2530将数据从AS3933中的DATA中读出,并打包后,通过天线将数据包无线发送给网关,最后送到上位机机进行处理,上位机根据激励器ID和电子标签ID判断,可以知道电子标签在某个激励器所在位置,ZigBee模块既与RFID Tag模块进行数据传输,还可以作为盲节点,不断的向参考节点发送定位请求,从而,获取参考节点的坐标信息和RSSI值,再通过调用定位算法,计算出自己的坐标信息和RSSI值,无线发送给网关,最后将数据发送给上位机,根据坐标信息可以知道电子标签的位置。通过RFID Tag模块与ZigBee模块相互配合,能够实现更精确的区域定位和房间级定位。

  2.4 参考节点

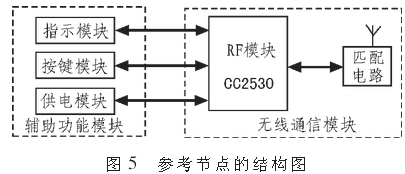

  在该设计中,有单独的参考节点模块以及基站上的ZigBee模块也可以作为参考节点。参考节点的设计包括2个部分,分别为无线通信模块和辅助功能模块。参考节点中的尢线通信模块接收网关发送过来的参数配置:收集盲节点通信时的RSSI值,并计算其平均值;能够发送自身的坐标信息和RSSI的平均值。辅助功能模块包含3个部分,分别是指示模块、按键模块、供电模块。指示模块是完成定位状态的指示;按键模块是加入和绑定网络;供电模块是负责对整个参考节点的供电。参考节点的结构框图如图5所示。

参考节点的结构框图
