当前位置: 首页 » 问答 » 生物识别 » 指纹识别
收藏 | 举报 2013-01-11 18:48   关注：22   回答：2

OTA710c指纹机我现在需要门禁接线图

已解决 悬赏分：10 - 解决时间 2020-02-07 11:36
现有指纹机OTA710C2台,电锁2把,电源一个,不止这么接线跪求接线图,明细谢谢！加分.电锁是2条线,急
  • 游客
  支持(0)  |   反对(0)  |   举报 2013-01-11 21:40

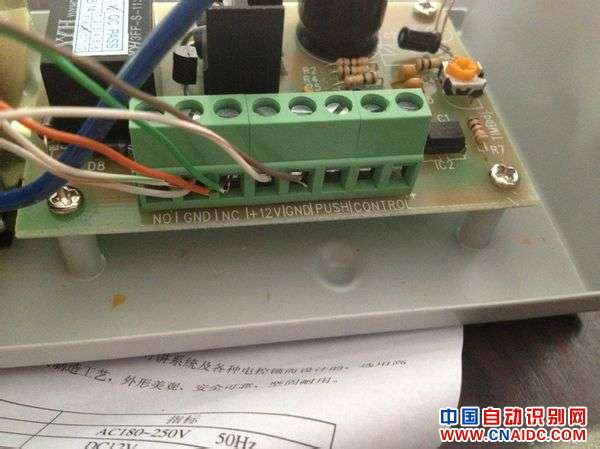

你上面那个是指纹机，下面那个是门禁电源，门禁电源只能给锁供电了，指纹机应该单独配的电源吧，你这个门禁电源只出两条线-+12V和GND，+12V接锁的正极（一般是锁的红线），电源的GND接指纹机上的NC，指纹机上的COM接锁的负极（一般是黑线），指纹机的电源单独供吧，指纹机上的485+和485-是接电脑的，要通过一个通讯转换器，希望能帮到你，青岛瀚邦-王工
  • 游客
举报 2013-01-11 19:06
485是通讯线，
9V，是锁的正极，GND是9V的负极
还有，电锁是12V,你板子上的端子，应该还有两排。
最好是和买产品的厂家联系一下，接错了很可能把铁盒子里的主板烧了
追问
谢谢 问题已解决 谢谢
