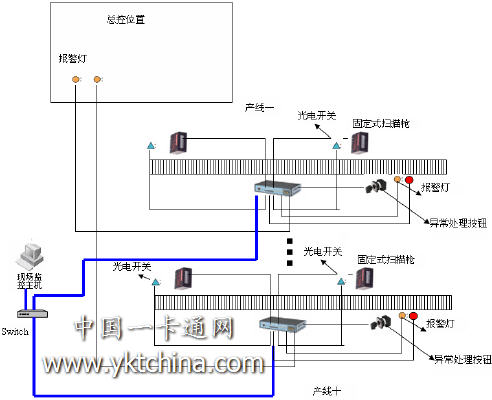

1、外箱通过第一个光电开关，光电开关触发后给出信号给I/O控制器，控制器再将信息传给现场监控主机，主机发命令给扫描器让其扫描，如果在一定时间内扫描器没有将数据传给控制器，则表示非有效扫描，监控主机发命令给控制器，让现场黄色报警灯亮起（同时让总控位置的报警灯亮起）， 发生此种状况现场监控主机让该外箱流入加装抓取工作区，分流出错箱号，或者让输送线停下，由处理人员排除故障
2、现场装有异常处理按钮，按下可让警报停止，产线重新正常工作
3、外箱经过第二个光电开关，同样，触发后给信号给I/O控制器，控制器再将信息传给现场监控主机，主机发命令给扫描器让其扫描，如果在一定时间内扫描器没有将数据传给控制器，则表示非有效扫描，处理方法与上面一样
4、，如果第二次扫描的数据与第一次的不一样，则监控主机通过控制器让红色报警灯亮起。
注：
1、 此方案中，扫描枪通过RS232与GW26A-25（I/O控制器）相连，GW26A-25有两个RS232接口
2、 光电开关与异常处理按钮接入GW26A-25（I/O控制器）的DI端口，
3、 报警灯等接入GW26A-25（I/O控制器）的DO端口
4、一台现场监控主机通过网络控制十条产线的I/O控制器
5、I/O控制器
I/O控制器是一个可直接连接Ethernet网络采TCP/IP方式的I/O控制器，它最多可接12个输入(DI)及8输出(DO)，使用者可利用网络来操控远程的设备(DO)或状态(DI)。另外，它有RS-232/RS-485的通讯接口，可连接现场具有RS-232或RS-485通讯接口的设备。
DO接点
继电器接点规格: 120V,1A / 24V,2A
绝缘电阻: Mix 100MΩ at 500VDC
绝缘能力: 500VAC , 1 minute
动作反应时间: Max 5msec.
释放反应时间: Max 5msec
